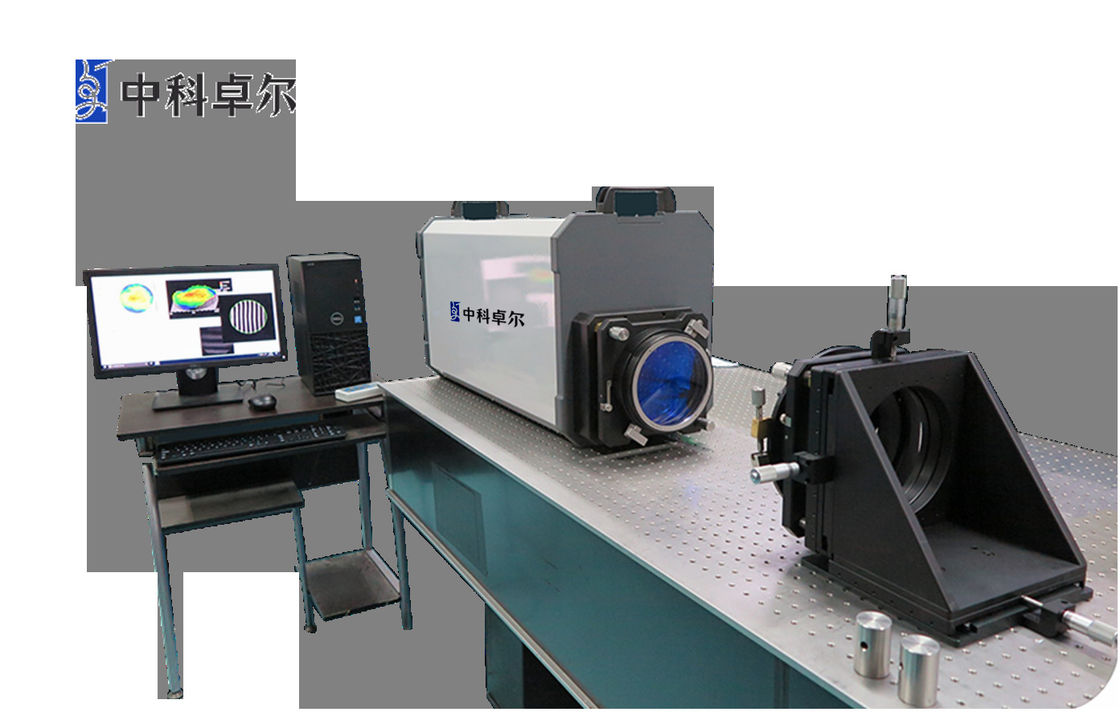

Ф500 मिमी बड़ा एपर्चर क्षैतिज लेजर इंटरफेरोमीटर
आवेदन क्षेत्र
1. सतह का आकार;
2. वक्रता परीक्षण;
3. सतह समतलता या सतह खुरदरापन;
4. यह मापने के लिए कि कांच के दोनों किनारे पर्याप्त सपाट हैं या नहीं;
5. कोण परीक्षण: कुछ ऑप्टिकल घटकों में कोण होते हैं, जिनका उपयोग उनकी सटीकता को मापने के लिए किया जा सकता है;
6. तनाव परीक्षण: जैसे कि चश्मा या कैमरा लेंस, क्लैंप किए जाने पर कांच के विरूपण का परीक्षण कर सकते हैं
अन्य वस्तुओं के साथ।
काम के सिद्धांत
लेजर इंटरफेरोमीटर प्रकाश की एक आवृत्ति किरण का उत्सर्जन करता है, जिसे बाद में दो बीमों में विभाजित किया जाता है
रैखिक इंटरफेरोमीटर में प्रवेश करना और परावर्तक की ओर निर्देशित होना।ये दो किरणें तब परावर्तित होती हैं
वापस स्पेक्ट्रोस्कोप पर, अंत में फिर से परिवर्तित करें और लेजर इंटरफेरोमीटर पर वापस जाएं।
यदि ऑप्टिकल पथ अंतर नहीं बदलता है, तो लेजर इंटरफेरोमीटर के बीच एक स्थिर संकेत मिलेगा
रचनात्मक और विनाशकारी हस्तक्षेप के दो ध्रुव।यदि ऑप्टिकल पथ अंतर बदल जाता है,
इनपरिवर्तनों की गणना की जाएगी और दो ऑप्टिकल पथों के बीच अंतर को मापने के लिए उपयोग किया जाएगा।
विशेषताएँ
| नमूना | आईएनएफ-एचएल-500 |
|
स्पष्ट छिद्र |
500 मिमी |
| फेज-शिफ्टिंग मोड | वेवलेंथ ट्यूनिंग फेज-शिफ्टिंग |
|
सीसीडी संकल्प |
1.2K*1.2K पिक्सेल / 2.3K*2.3K पिक्सेल |
| सिस्टम सटीकता | पीवी ≤ λ/15 |
|
सिस्टम दोहराने योग्यता सटीकता |
आरएमएस ≤ λ/2000(2σ) |
| नोट: अनुकूलित उत्पादन उपलब्ध है। | |
उत्पाद लाभ
→ दोहरी बंदरगाह परीक्षण प्रणाली और उत्कृष्ट इमेजिंग तकनीक
→ क्षैतिज विन्यास, संचालित करने और उपयोग करने में आसान
→ वेवलेंथ ट्यूनिंग फेज- अनरैपिंग एनालिसिस सिस्टम
हमारे फायदे
हम निर्माता हैं।
हम चीनी राष्ट्रीय विज्ञान और प्रौद्योगिकी प्रमुख परियोजनाओं का कार्य कर रहे हैं।
हम चाइनीज नेशनलमेजर लेजर इंजीनियरिंग प्रोजेक्ट्स पर काम कर रहे हैं।
चीनी का सदस्यऑप्टिकल सोसायटी।
के उप निदेशक इकाईलेजर और ऑप्टोइलेक्ट्रॉनिक्स प्रगति।
के सदस्यचीन रणनीतिक सहयोग गठबंधन का परीक्षण कर रहा है।
24 कार्य घंटों के भीतर उत्तर दें।
हमारा आईएसओ प्रमाणन
हमारे पेटेंट के हिस्से
हमारे पुरस्कारों के हिस्से और अनुसंधान एवं विकास की योग्यताएं
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
