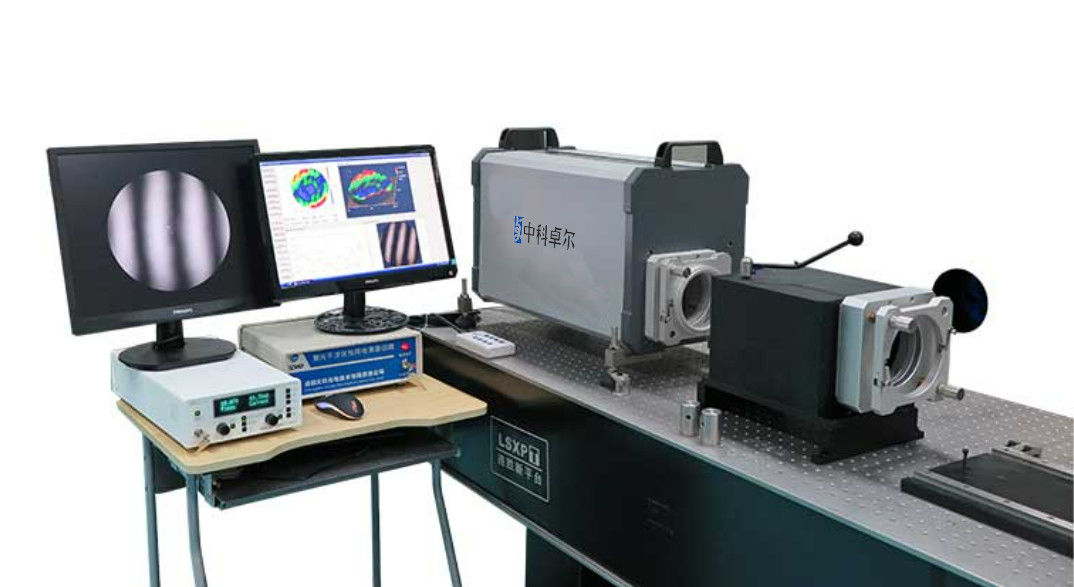

Ф300 मिमी बड़ा एपर्चर क्षैतिज लेजर इंटरफेरोमीटर
आवेदन क्षेत्र
दोहरी बंदरगाह परीक्षण प्रणाली;
बड़े एपर्चर ऑप्टिकल घटक की सतह की गुणवत्ता को मापने के लिए;
सामग्री की प्रकाशिकी एकरूपता को मापने के लिए;
समांतर प्लेट घटक की एकाधिक सतह गुणवत्ता को मापने के लिए;
घटक सतह सटीकता विश्लेषण और प्रकाशिकी तिथि प्रसंस्करण।
काम के सिद्धांत
दो परस्पर लंबवत हस्तक्षेप रेखाओं को उत्सर्जित करके (एक इंजेक्शन लेजर बीम है, दूसरा है
एक संदर्भ लेजर बीम) उन्हें वस्तु की सतह पर इंगित करने के लिए (सपाट समोच्च को मापने के लिए)।जब वहाँ
वस्तु की सतह पर उतार-चढ़ाव हैं, इंजेक्शन लेजर बीम दूरी के परिवर्तन के साथ बदलता है, जो
दोनों बीमों के चरण परिवर्तन और लेजर हस्तक्षेप छवि बनाने के कारण।फिर संयुक्त
एक झंझरी शासक या एक रैखिक सरणी स्कैनर की सहायता से, पैरामीटर जानकारी प्राप्त की जा सकती है,
जैसे वस्तु की सतह का आकार और आकार।
विशेषताएँ
| नमूना | आईएनएफ-एचएल-300 |
|
स्पष्ट छिद्र |
Ф300 मिमी |
| फेज-शिफ्टिंग मोड | वेवलेंथ ट्यूनिंग फेज-शिफ्टिंग |
|
सीसीडी संकल्प |
1.2K*1.2K पिक्सेल |
| टीएफ | पीवी ≤ λ/20 |
| सिस्टम सटीकता | पीवी ≤ λ/15 |
|
सिस्टम दोहराने योग्यता सटीकता |
आरएमएस ≤ λ/2000(2σ) |
| नोट: अनुकूलित उत्पादन उपलब्ध है। | |
उत्पाद लाभ
→ दोहरी बंदरगाह परीक्षण प्रणाली और उत्कृष्ट इमेजिंग तकनीक
→ क्षैतिज विन्यास, संचालित करने और उपयोग करने में आसान
→ वेवलेंथ ट्यूनिंग फेज- अनरैपिंग एनालिसिस सिस्टम
हमारे फायदे
हम निर्माता हैं।
हम चीनी राष्ट्रीय विज्ञान और प्रौद्योगिकी प्रमुख परियोजनाओं का कार्य कर रहे हैं।
हम चाइनीज नेशनलमेजर लेजर इंजीनियरिंग प्रोजेक्ट्स पर काम कर रहे हैं।
चीनी का सदस्यऑप्टिकल सोसायटी।
के उप निदेशक इकाईलेजर और ऑप्टोइलेक्ट्रॉनिक्स प्रगति।
के सदस्यचीन रणनीतिक सहयोग गठबंधन का परीक्षण कर रहा है।
24 कार्य घंटों के भीतर उत्तर दें।
हमारा आईएसओ प्रमाणन
हमारे पेटेंट के हिस्से
हमारे पुरस्कारों के हिस्से और अनुसंधान एवं विकास की योग्यताएं
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
