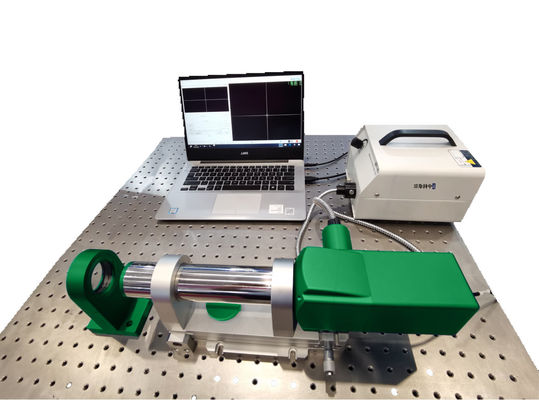

मशीनिंग में डिजिटल Autocollimator
आवेदन क्षेत्र
यह एक उच्च-परिशुद्धता और गैर-संपर्क कोण मापने वाला उपकरण है।माप में किनारे का कोण शामिल है,
आयताकार प्रिज्म, समतलता, लम्बवत्ता, गाइड रेल सीधापन आदि की कोण त्रुटि। छोटा कोण
पहचान दक्षता में सुधार के लिए सीएनसी मशीन प्रसंस्करण क्षेत्र में स्वचालित माप को महसूस किया जा सकता है।
काम के सिद्धांत
सबसे पहले, प्रकाश ऑब्जेक्टिव लेंस फोकल प्लेन पर रेटिकल प्लेट से होकर गुजरता है, फिर समानांतर प्रकाश बनाता है;
दूसरा, समानांतर प्रकाश ऑप्टिकल अक्ष के लंबवत दर्पण द्वारा वापस परावर्तित होता है, फिर गुजरता है
वस्तुनिष्ठ लेंस के माध्यम से और मानक रेखा के साथ संयोग;तीसरा, जब दर्पण झुका हुआ हो
एक मामूली कोण पर, परावर्तित प्रकाश किरण का झुकाव कोण 2α है।
विशेषताएँ
| नमूना | DA40-3 |
|
स्पष्ट छिद्र |
40 मिमी |
| शुद्धता |
20＂± 0.1＂ 600＂± 0.2＂ |
| repeatability | 0.02＂ |
|
संकल्प |
0.002＂ |
| फ्रेम रेट | 30 हर्ट्ज |
| फोकल लम्बाई | 300 मिमी |
| नोट: अनुकूलित उत्पादन उपलब्ध है। | |
उत्पाद लाभ
→ एक औद्योगिक कैमरे के साथ वास्तविक समय में ऑप्टिक्स की सच्ची छवि प्रदर्शित करें;
→ उप पिक्सेल छवि प्रसंस्करण प्रौद्योगिकी के साथ माप सटीकता 1/20 तक पहुंच जाती है;
→ कई ऑप्टिकल लक्ष्य (स्पॉट, क्रॉस-शेप्ड, लाइन-शेप, आई-शेप्ड) को पहचानें;
→ स्थिरता सुनिश्चित करने के लिए स्थिर संरचना डिजाइन।
हमारे फायदे
हम निर्माता हैं।
हम चीनी राष्ट्रीय विज्ञान और प्रौद्योगिकी प्रमुख परियोजनाओं का कार्य कर रहे हैं।
हम चाइनीज नेशनलमेजर लेजर इंजीनियरिंग प्रोजेक्ट्स पर काम कर रहे हैं।
चीनी का सदस्यऑप्टिकल सोसायटी।
के उप निदेशक इकाईलेजर और ऑप्टोइलेक्ट्रॉनिक्स प्रगति।
के सदस्यचीन रणनीतिक सहयोग गठबंधन का परीक्षण कर रहा है।
24 कार्य घंटों के भीतर उत्तर दें।
हमारा आईएसओ प्रमाणन
हमारे पेटेंट के हिस्से
हमारे पुरस्कारों के हिस्से और अनुसंधान एवं विकास की योग्यताएं
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
