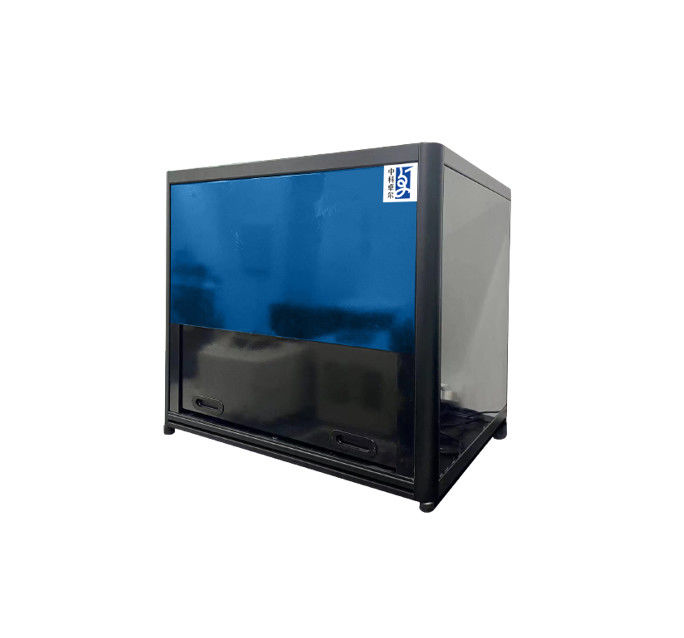

स्ट्रक्चरल लाइट लार्ज साइज सरफेस शेप डिटेक्शन इक्विपमेंट
अनुप्रयोग
लैम्प रिफ्लेक्टर शेप डिटेक्शन;वेफर फ्लैटनेस डिटेक्शन;कार पेंट सतह का पता लगाने;लेंस सतह आकार का पता लगाने।
काम के सिद्धांत
डिस्प्ले स्ट्राइप्ड लाइट को स्ट्राइप फॉर्म में प्रोजेक्ट करता है और कैमरा मापे गए से स्ट्रक्चर्ड लाइट को कलेक्ट करता है
सतह,एकत्रित पट्टी को मापा सतह, बिंदु बादल वितरण के मॉड्यूलेशन के माध्यम से विकृत किया जाता है
और वक्रतामापी गई सतह के वितरण की गणना पट्टी की विकृति के अनुसार की जाती है, फिर
सतह के आकार की त्रुटिआदर्श मॉडल के साथ पॉइंट क्लाउड वितरण की तुलना करके वितरण प्राप्त किया जा सकता है।
विशेषताएँ
| नमूना | एसआई200-150 |
| माप सीमा | 200 × 150 मिमी2 |
| अनुप्रस्थ संकल्प | पारंपरिक 0.25 मिमी, समायोज्य |
| सटीकता मापना | पूर्ण त्रुटि: ± 3μm (व्यास में 100 मिमी) |
| नोट: अनुकूलित उत्पादन उपलब्ध है। | |
पता लगाने वाली छवि
हमारे फायदे
हम निर्माता हैं।
परिपक्व प्रक्रिया।
24 कार्य घंटों के भीतर उत्तर दें।
हमारा आईएसओ प्रमाणन
हमारे पेटेंट के हिस्से
हमारे पुरस्कारों के भाग और अनुसंधान एवं विकास की योग्यताएं
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
